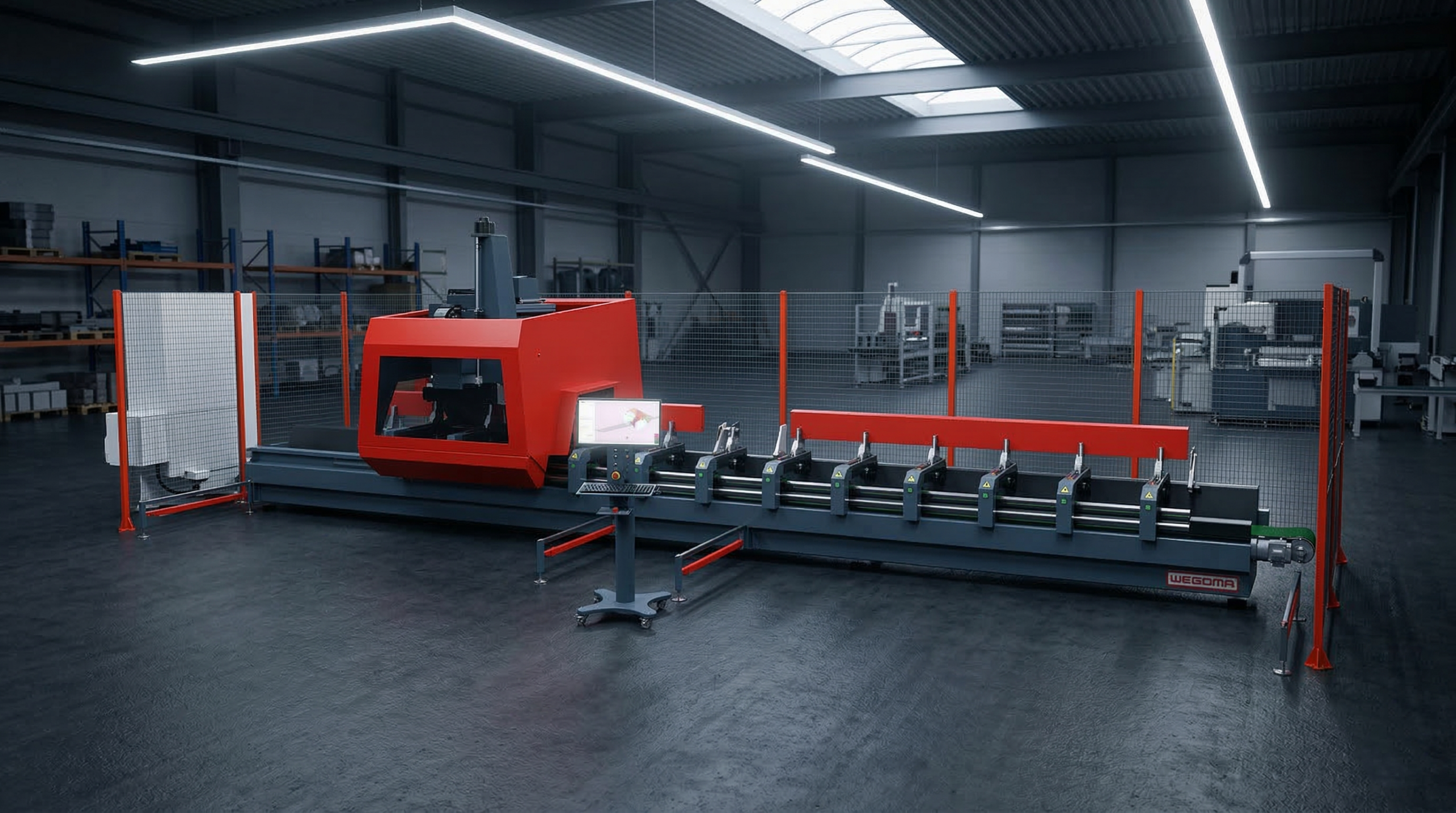

Bearbeitungszentrum SZ500
Warum WEGOMA?
Die Maschine ist für die industrielle Bearbeitung von Aluminium- und Stahlprofilen mit großen Abmessungen und Gewichten ausgelegt. Strukturprofile, montierte Konstruktionen, Vorhangfassadenprofile und Stahlprofile eignen sich für die Bearbeitung auf dieser Maschine.
Der Sockel besteht aus einer geschweißten Konstruktion, die nach dem Kugelstrahlen und Lackieren mit hochpräzisen Werkzeugmaschinen gefräst wird. Die Dicke der für den Sockel verwendeten Materialien beträgt mehr als 14 Millimeter, um die Geradheit der Oberfläche zu gewährleisten und Verformungsprobleme beim Transport und/oder bei der Bewegung der Maschine zu vermeiden. Der Sockel ist mit 12 verstellbaren Stahlfüßen vom Boden abgehoben, um sich an jeden Boden anzupassen, und mit Gummi ausgestattet, um die Übertragung von Vibrationen auf den Boden zu verhindern. Auf dem Sockel befindet sich ein beweglicher Schlitten aus geschweißten Stahlrohren, der durch mehrere Stützen miteinander verbunden ist, um maximale Steifigkeit zu gewährleisten und ein Verbiegen des Ständers auch bei schweren Arbeiten an Stahl oder widerstandsfähigeren Materialien zu verhindern.
Spannsystem
Diese Klemme wurde für maximale Vielseitigkeit entwickelt und ermöglicht mehrere Befestigungskonfigurationen. Darüber hinaus unterstützt sie das Einsetzen von Gegenformen, um eine stabile und präzise Fixierung von Profilen mit unterschiedlichen Formen zu gewährleisten. Dank ihres ultraschlanken Profils ermöglicht diese Klemme eine außergewöhnlich präzise und leistungsstarke Klemmung. Das Bearbeitungszentrum SZ500 ist eine 4-Achsen-Interpolationsmaschine, die Stangen von -95° bis +95° bearbeiten kann und somit im 4-Achsen-Modus Profilquerschnitte von maximal 430 mm x 300 mm Höhe verarbeiten kann.

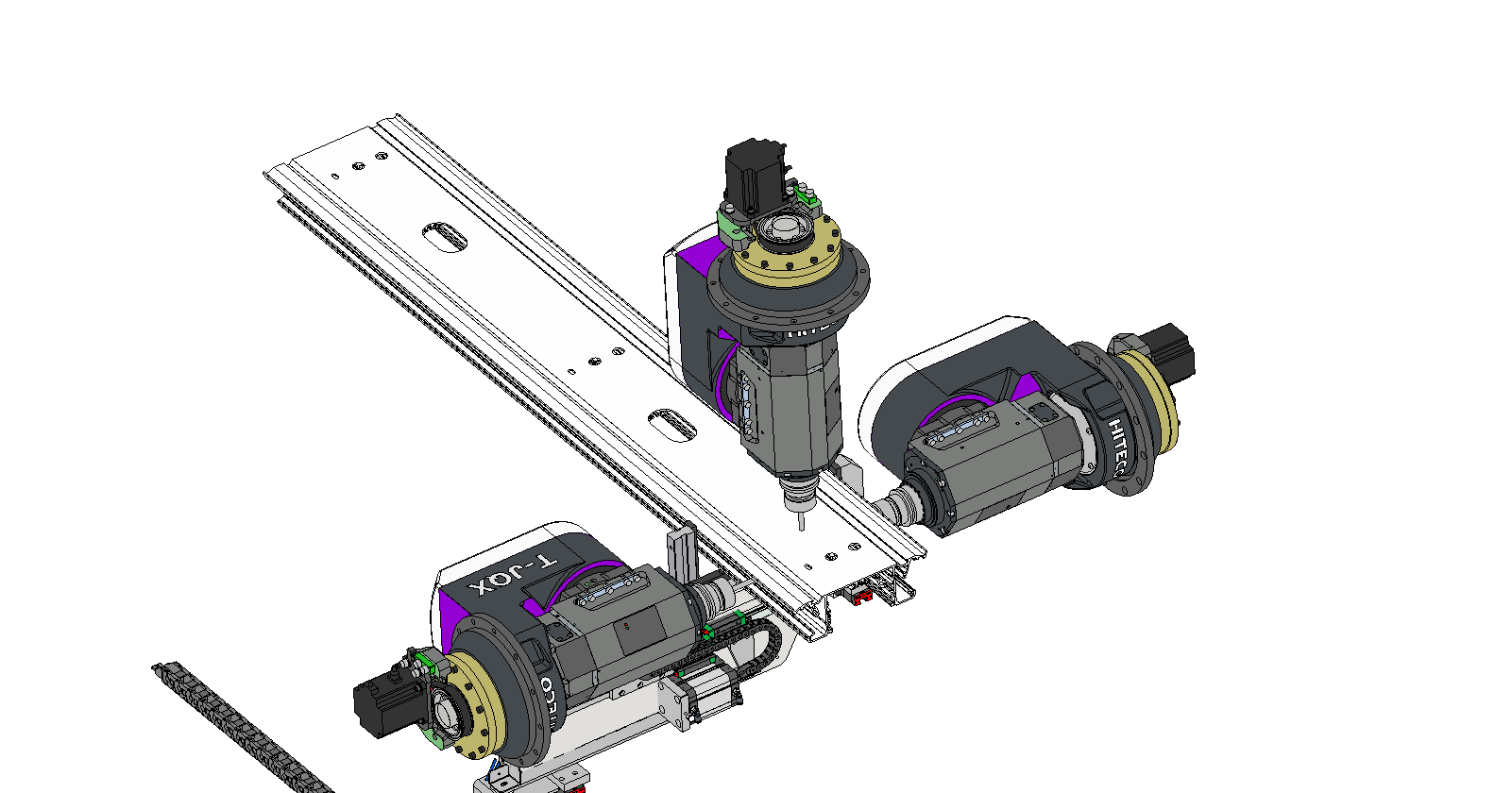

Die Spannvorrichtungen des Bearbeitungszentrums SZ500 wurden für die 5-Achsen-Bearbeitung entwickelt und benötigen nur eine minimale Stellfläche für komplexe Bearbeitungsvorgänge. Die motorisierte Version ermöglicht die unabhängige Bewegung jeder Spannvorrichtung mittels eines bürstenlosen Motors für die dynamische Steuerung der Bearbeitung. Mit der Option der motorisierten Spannvorrichtungen können auch die folgenden Funktionen gesteuert werden:
- Dynamische Neupositionierung

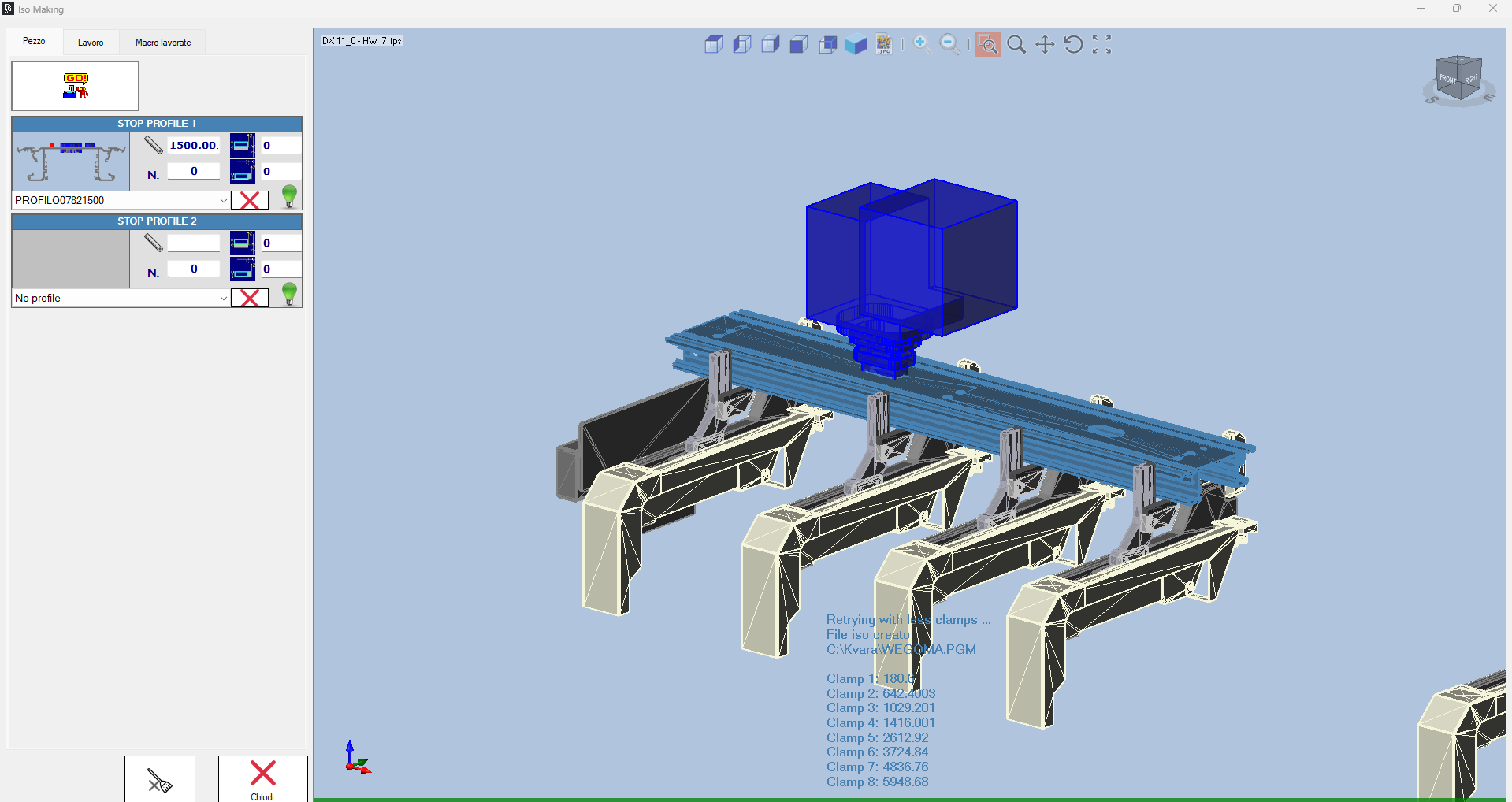

Die dynamische Neupositionierung ermöglicht es, die Schraubstöcke während des laufenden ISO-Zyklus ohne Eingreifen des Bedieners zu bewegen. - Teile schneiden und trennen
Diese Funktion wird in der Regel zusammen mit der Mehrteilfunktion verwendet und ermöglicht es Ihnen, mehrere Teile gleichzeitig zu bearbeiten und die Teile voneinander zu trennen, um sie im 5-Achs-Modus zu bearbeiten. - Mehrteilige Handhabung
Die Mehrteilverwaltung ermöglicht es Ihnen, Listen mit Profilen zu verwalten, die sich auch voneinander unterscheiden, und die Stangenbearbeitung zu optimieren. Die einzeln in der Maschine bearbeiteten Stangen werden entsprechend verwaltet, um Werkzeuge und Bewegungen zu optimieren, was einen wichtigen Vorteil in Bezug auf die Zykluszeit darstellt. - Sequentielles Schneidemanagement
Diese Funktion wird in der Regel für die sequentielle Bearbeitung kleiner Teile verwendet. Die Spannvorrichtungen fungieren in diesem Mo-
dus als Lader, indem sie die Stange schrittweise vorwärts bewegen.
Werkzeugwechsler
Der Standard-Werkzeugwechsler verfügt über 15 Positionen mit einer maximalen Belastung von 3 kg pro Werkzeug und einem maximalen Einsteckdurchmesser von 140 mm. Das Revolversystem des Werkzeugwechslers ermöglicht durch das synchrone System des Werkzeugs einen stets präzisen und schnellen Werkzeugwechsel
Sonderzubehör

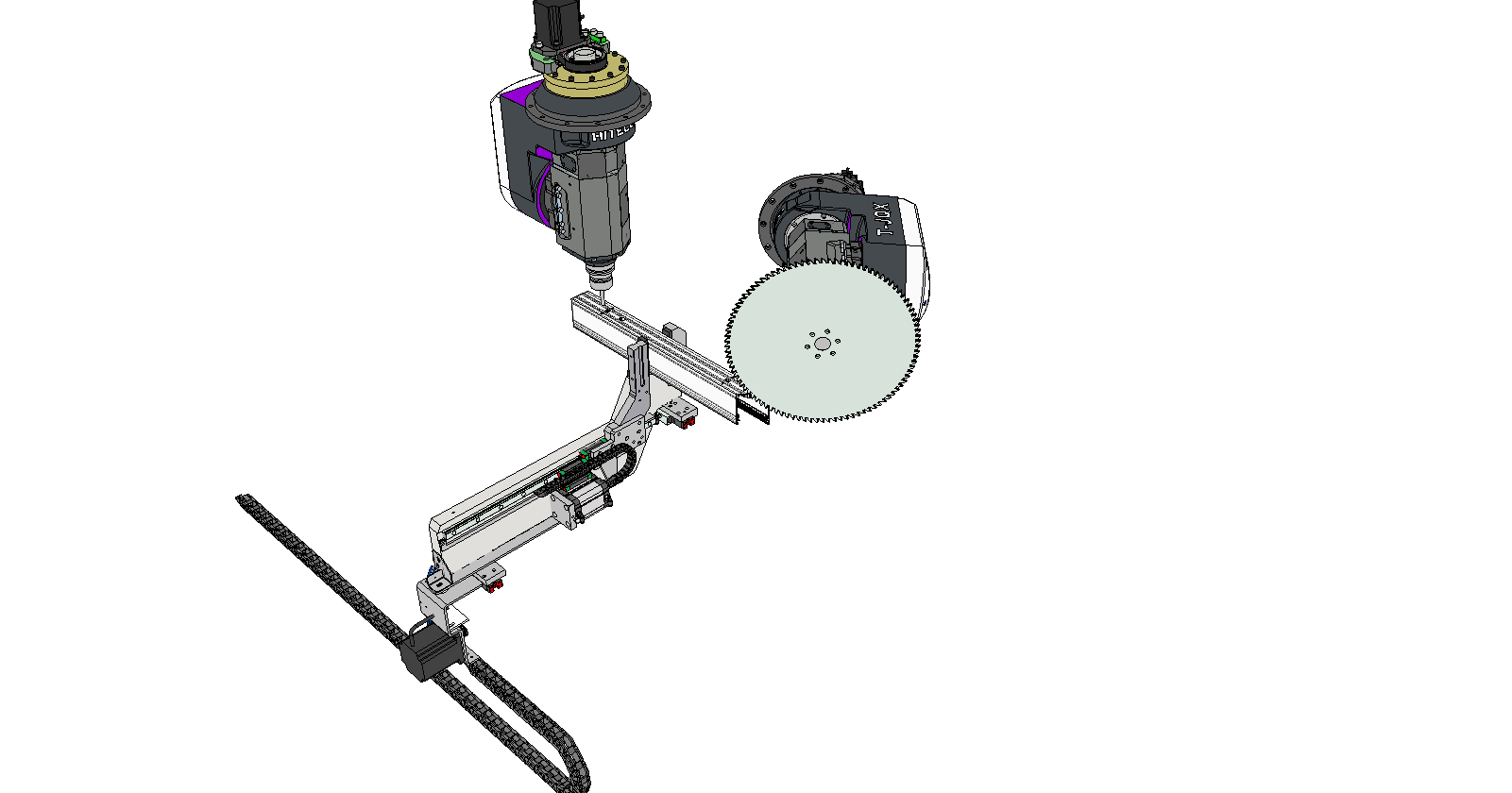

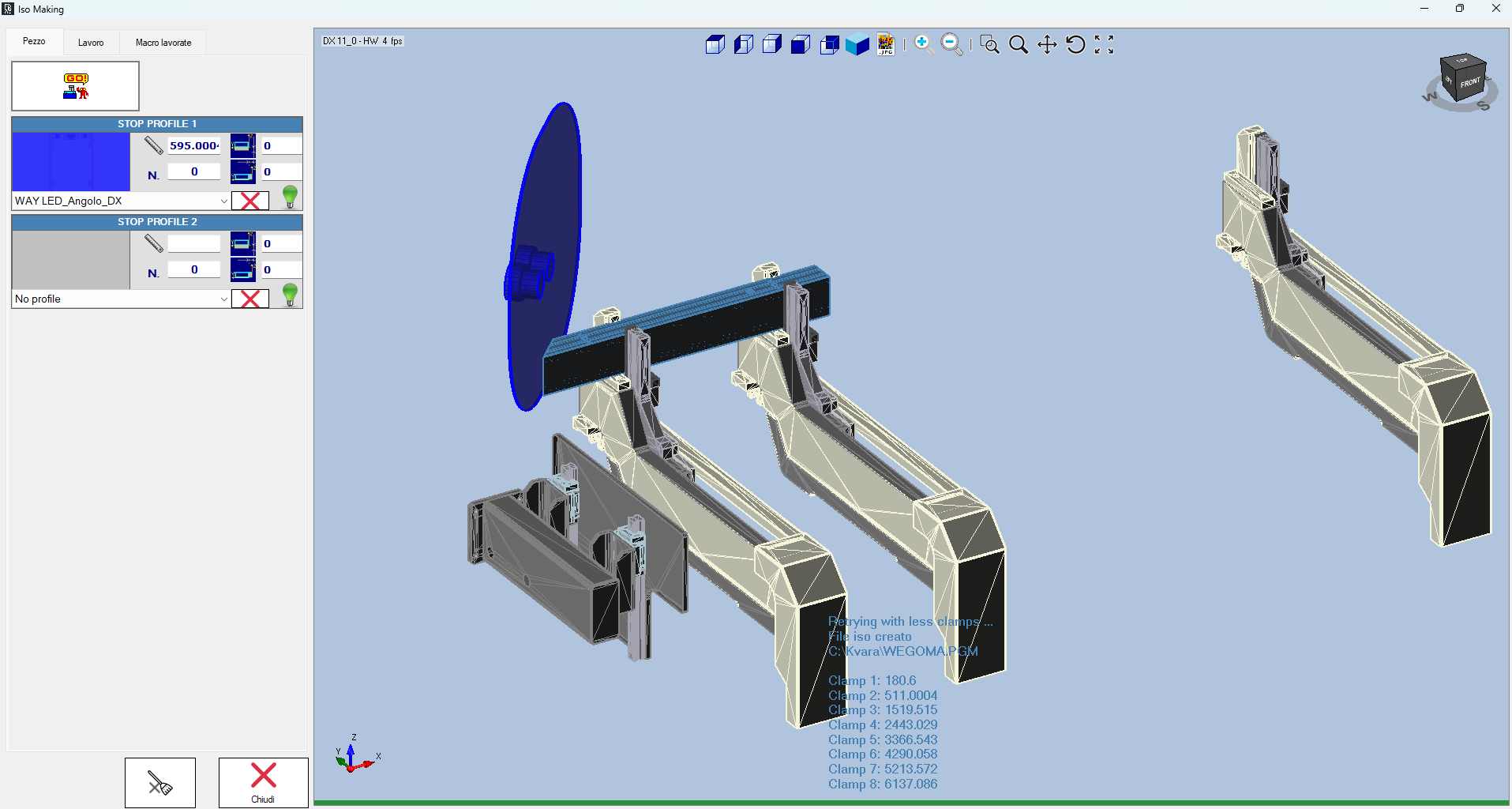

90°-Sägeblatt Option
Das Modell SZ500 von WEGOMA ist eine fortschrittliche CNC-Maschine für die Bearbeitung von Metallstangen und -profilen. Eine ihrer herausragenden Eigenschaften ist die optionale Schneidklinge, mit der Stangen präzise und schnell zugeschnitten und geteilt werden können.
Diese Lösung ist besonders nützlich für Branchen, die eine kundenspezifische Bearbeitung erfordern, wie beispielsweise die Aluminium- und Stahlherstellung. Die 500-mm-Kreissägeblatt der High-End-Version sorgt für einen sauberen und gleichmäßigen Schnitt, minimiert den Ausschuss und optimiert die Produktionseffizienz.

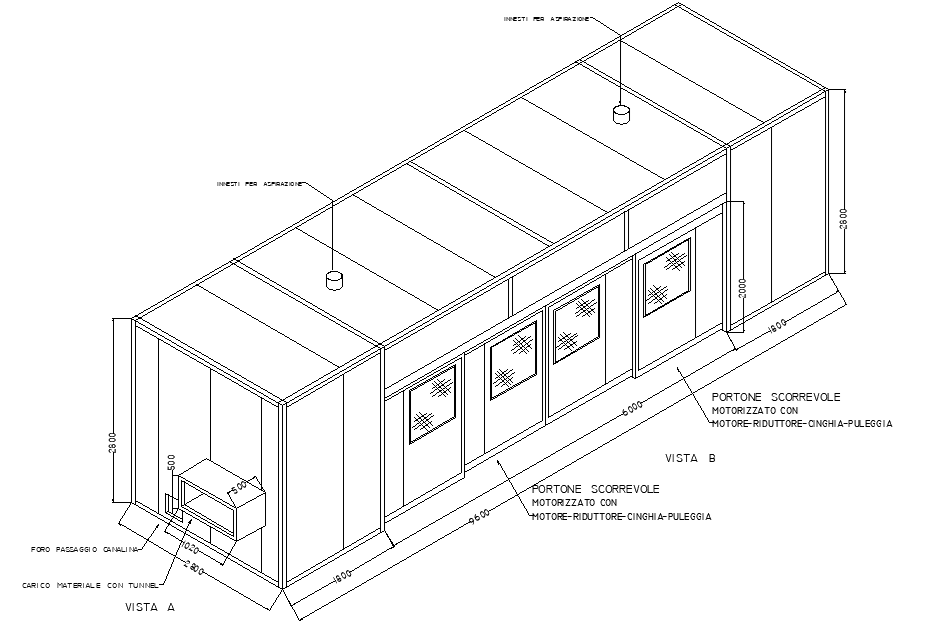

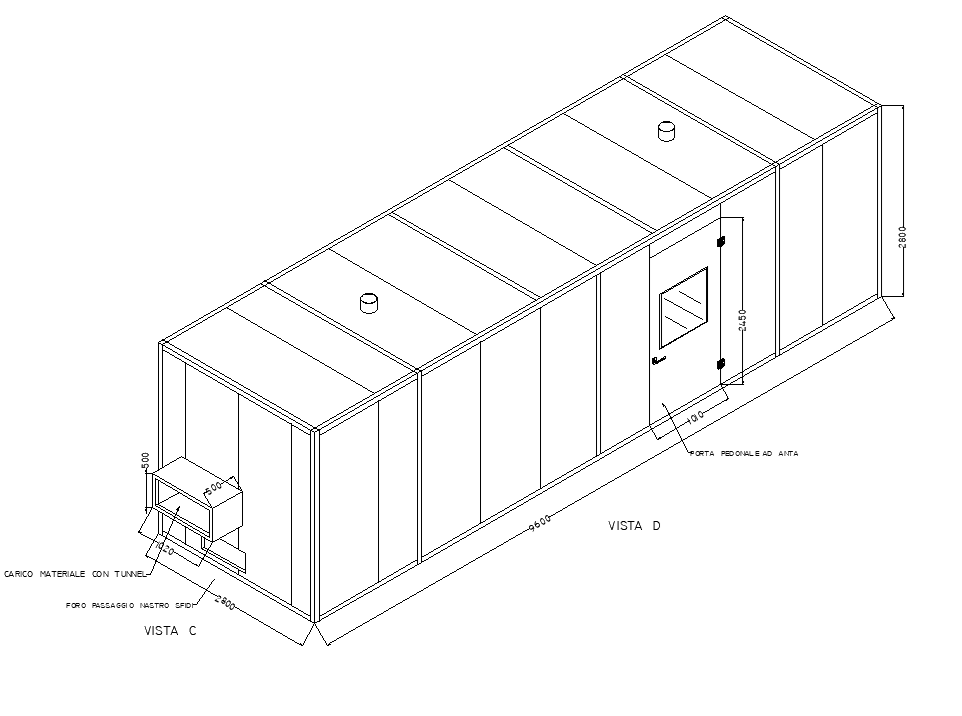

Option mit vollständig geschlossener Metallhaube
Optional kann die Maschine mit einer vollständig geschlossenen Metallhaube bestellt werden (Beispiel siehe Produktbilder).
